常见问题

加热管喷涂ETFE和PTFE、PFA有什么区别？怎么选？

三种氟塑料涂层各有适用温度区间：ETFE长期使用温度可达200℃（短时220℃）；PTFE长期使用260℃但机械强度低于ETFE；PFA长期260℃且可熔融加工致密度更高。加热管选型建议：工作温度150-200℃、需要兼顾机械强度和耐磨性的场景选ETFE；纯高温浸泡（200-260℃）且摩擦较少的场景选PTFE或PFA；有频繁温度循环的加热管，ETFE的韧性表现更稳定。

加热管喷涂ETFE涂层后会影响导热效率吗？

ETFE涂层厚度通常控制在0.3mm-0.8mm，热导率约0.24W/(m·K)。涂层带来的热阻很小，在常规加热功率下对导热效率的影响在工程可接受范围内。通过控制涂层厚度和均匀性，可以将热传导损失控制在5%以内。对于对导热效率敏感的精密加热管，优氟隆可提供厚度0.2mm-0.3mm的薄涂层方案，在保证防腐性能的同时减少热阻。

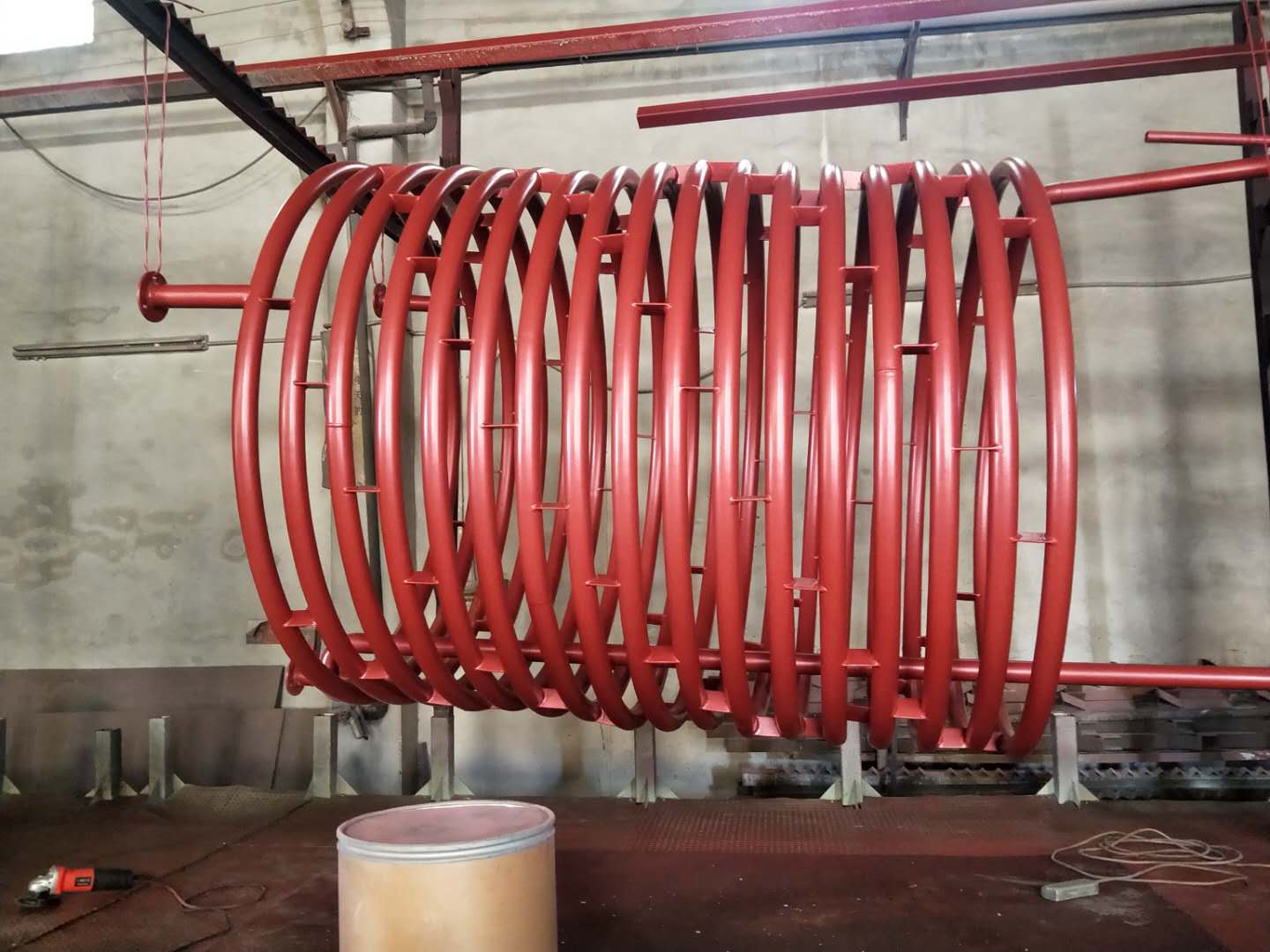

哪些类型的加热管可以做ETFE喷涂？对基材有要求吗？

常见的电加热管、蒸汽加热管、导热油加热管都可以做ETFE喷涂，基材以不锈钢（304/316L）和碳钢为主。不同基材的预处理方式不同：碳钢加热管需喷砂除锈至Sa2.5级；不锈钢加热管需喷砂粗化增加涂层附着力。对于翅片式加热管、异形弯管等复杂形状，需要评估喷涂可达性——管间距过小的密集翅片区域喷涂难度较大。建议提供加热管图纸进行可喷性评估。

加热管ETFE涂层在反复热胀冷缩下会不会脱落？

ETFE涂层具有良好的柔韧性和热稳定性，能够适应加热管的正常热胀冷缩。涂层脱落的根因通常是基材预处理不到位或固化不充分。优氟隆的工艺控制点包括：①喷砂粗化——确保表面粗糙度Rz≥25μm，提供机械锚固力；②底涂过渡层——选用与基材匹配的专用底漆增强结合力；③阶梯固化——多段升温固化避免涂层内应力集中。在正常工况（无机械撞击、温度不超过200℃）下，ETFE涂层与加热管可实现同寿命服役。

加热管ETFE喷涂的加工周期多久？怎么检测质量？

标准加工周期为5-10个工作日，打样周期3-5个工作日。每批次出厂前进行以下检测：①目检——涂层表面无气泡、针孔、流挂；②电火花检测——全线扫描确认无漏点；③涂层厚度检测——多点测量确保均匀性；④附着力测试——划格法或拉拔法验证结合强度。检测数据随货提供，也可根据客户要求增加特定工况的性能测试。
